產品說明：

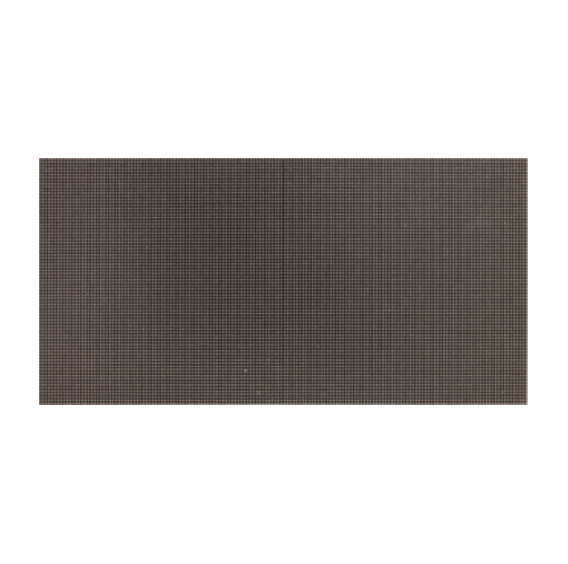

●室內D2.0全彩表貼三合一單元板主要由紅色LED晶片、綠色LED晶片和藍
色LED晶片封裝為一個像素點后組成矩陣，再固定到塑膠套件上而成；
●此單元板含有驅動芯片和輸入緩沖芯片，連接到LED顯示屏控制系統即可顯
示視頻、圖像和文字信息等；
●通過OE信號驅動紅色LED、綠色LED和藍色LED的驅動芯片，可形成
16,777,216種顏色變換；
●此單元板可以按水平和垂直方向任意拼接，從而拼成不同大小的顯示屏
單元板特點：
●高清顯示：高密度產品，高分辨率帶來高清細膩的顯示效果，無閃爍、無顆粒感，完勝DPL等顯示產品；
●高刷新、高灰階：刷新率達3840HZ以上,灰度14～16Bit可調，顯示畫質清晰真實、播放效果鮮艷流暢；
●高對比度：高達5000:1的對比度，優質的表貼1515黑燈使屏體的墨色更均勻，一致性更好，更好地還原了屏體的色彩；
●超大視角：采用優質的表貼1515燈管，視角可達140°以上，多方位觀看顯示效果始終如一；
●標準尺寸、安裝便捷：320*160mm黃金標準尺寸設計，提高整屏的拼裝效率，可與640*640mm壓鑄鋁箱搭配使用，產品輕薄，安裝更便捷。
單元板技術參數 | |||||
像素點間距 | 2.0mm | 輸入電壓（直流） | 4.8-5.5V | 重量 | 0.43kg±0.01kg |
像素構成 | 1R1G1B | 單元板功率 | ≤16W | 套件材料 | 聚碳酸脂PC料 |
尺寸（長*寬*厚） | 160*160*14.7mm | 最大電流 | 5A±0.3A | 銅螺母 | 6*8*M4 |
結構特點 | 燈驅合一 | 像素密度 | 250000Dots/㎡ | 驅動方式 | 1/20掃恒流驅動 |
燈管類型 | SMD1515 | 單元板分辨率 | 80*160=12800Dots | ||
箱體技術參數 | |||
鋁板箱（長*寬*厚） | 640mm*640mm*63mm | 平均功耗 | 100W |
箱體分別率 | 320*320=102400 Dots | 最大功耗 | 200W |
箱體面積 | 0.4096㎡ | ||
箱體重量 | 5.25kg±0.05kg | ||
屏體技術參數 | |||
亮度 | ≥850cd/㎡ | 亮度均勻性 | ＞0.95 |
屏幕水平視角 | 140±10度 | 屏幕垂直視角 | 130±10度 |
最佳視距 | ≥2.0m | 盲點率 | 小于萬分之三 |
最大功耗 | |||
系統控制參數 | |||
灰度等級 | 紅、綠、藍各14-16bits | 顯示顏色 | 16777216種 |
換幀頻率 | ≥60幀/秒 | 刷新頻率 | ≥3840HZ(全灰度場) |
控制方式 | 計算機控制，逐點一一對應，視頻同步，實時顯示 | 亮度調節 | 256級手動/自動 |
輸入信號 | DVI/VGA,視頻（多種制式），RGBHV、復合視頻信號、S-VIDEO,Ypbpr(HDTV) | ||
系統工作特性 | |||
使用壽命 | ≥10萬小時 | 平均無故障時間 | ≥1萬小時 |
衰減率（工作3年） | ≤15% | 連續失控點 | 0 |
離散失控點 | ＜0.0001 | 盲點率 | ＜0.0003，出廠時為0 |
工作溫度范圍 | -20至50℃ | 工作濕度范圍 | 10%至90%RH |
屏幕水平平整度 | ＜1mm/㎡ | 屏幕垂直平整度 | ＜1mm/㎡ |
防護性能 | 超溫/過載/掉電/圖像補償/各種校正技術/過流/過壓/防雷 | ||
