產品說明：

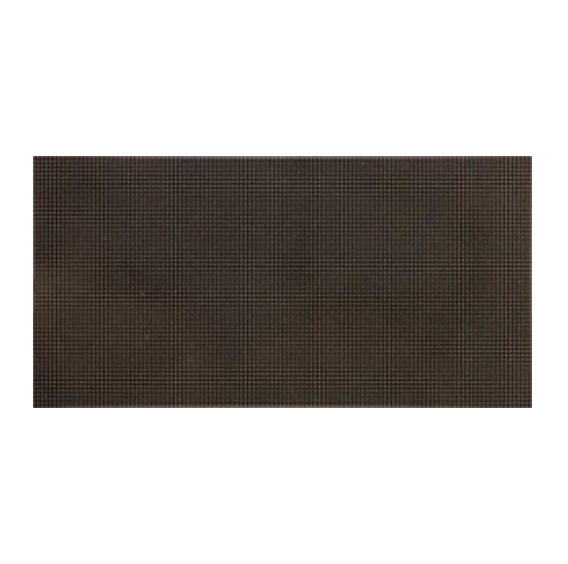

●室內D2.5全彩表貼三合一單元板主要由紅色LED晶片、綠色LED晶片和藍
色LED晶片封裝為一個像素點后組成矩陣，再固定到塑膠套件上而成；
●此單元板含有驅動芯片和輸入緩沖芯片，連接到LED顯示屏控制系統即可顯
示視頻、圖像和文字信息等；
●通過OE信號驅動紅色LED、綠色LED和藍色LED的驅動芯片，可形成
16,777,216種顏色變換；
●此單元板可以按水平和垂直方向任意拼接，從而拼成不同大小的顯示屏
單元板特點：
●高對比度可達到良好的顯示效果
●用超高亮的LED和優質的塑膠件
●重量輕易于安裝、拆卸
●可進行單點、單燈維護，成本低
●采用恒流方式驅動LED，發光均勻，功耗低
●像素間距為2.5mm，共有128*64個像素點，每個像素點由1R1G1B組成
單元板技術參數 | |||||
像素點間距 | 2.5mm | 輸入電壓（直流） | 4.8-5.5V | 重量 | 0.35kg±0.05kg |
像素構成 | 1R1G1B | 單元板功率 | ≤28W | 套件材料 | 聚碳酸脂PC料 |
尺寸（長*寬*厚） | 320*160*14.7mm | 最大電流 | 5.5A±0.1A | 銅螺母 | 6*8*M4 |
結構特點 | 燈驅合一 | 像素密度 | 160000Dots/㎡ | 驅動方式 | 1/32掃恒流驅動 |
燈管類型 | SMD2121 | 單元板分辨率 | 128*64=8192 Dots | ||
箱體技術參數 | |||
鋁板箱（長*寬*厚） | 640mm*640mm*63mm | 平均功耗 | ≤110W |
箱體分別率 | 256*256=65536Dots | 最大功耗 | ≤220W |
箱體面積 | 0.4096㎡ | ||
箱體重量 | 5.25Kg±0.05kg | ||
屏體技術參數 | |||
亮度 | ≥850cd/㎡ | 亮度均勻性 | ＞0.95 |
屏幕水平視角 | 120±10度 | 屏幕垂直視角 | 120±10度 |
最佳視距 | ≥2.5m | 盲點率 | 小于萬分之三 |
最大功耗 | ≤800w/m2 | ||
系統控制參數 | |||
灰度等級 | 紅、綠、藍各12-16bits | 顯示顏色 | 16777216種 |
換幀頻率 | ≥60幀/秒 | 刷新頻率 | ≥1920HZ(全灰度場) |
控制方式 | 計算機控制，逐點一一對應，視頻同步，實時顯示 | 亮度調節 | 256級手動/自動 |
輸入信號 | DVI/VGA,視頻（多種制式），RGBHV、復合視頻信號、S-VIDEO,Ypbpr(HDTV) | ||
系統工作特性 | |||
使用壽命 | ≥10萬小時 | 平均無故障時間 | ≥1萬小時 |
衰減率（工作3年） | ≤15% | 連續失控點 | 0 |
離散失控點 | ＜0.0001 | 盲點率 | ＜0.0003，出廠時為0 |
工作溫度范圍 | -20至50℃ | 工作濕度范圍 | 10%至90%RH |
屏幕水平平整度 | ＜1mm/㎡ | 屏幕垂直平整度 | ＜1mm/㎡ |
防護性能 | 超溫/過載/掉電/圖像補償/各種校正技術/過流/過壓/防雷 | ||
